Описание одношнекового насоса модели G135-1:
Согласно данным о текущем практическом применении и соответствующим материалам, шнековые насосы имеют широкий спектр применения. Их особенностями являются стабильный расход, небольшие пульсации давления, самовсасывающая способность, низкий уровень шума, высокая производительность, длительный срок службы, компактные размеры и надежность в работе. Особым преимуществом является отсутствие образования вихревых потоков при перекачке среды, а также возможность перекачки различных сред с широким диапазоном вязкости: как смазочных или коррозионных сред различной вязкости, так и неньютоновских жидкостей различной вязкости, а также смесей газа и жидкости и смесей твердых веществ и жидкости. Он широко применяется в таких отраслях промышленности, как строительство морских платформ, нефтехимия, судоходство, электроэнергетика, гидравлические системы, пищевая промышленность, целлюлозно-бумажная промышленность, сахарная промышленность и переработка загрязненных масел.
Шнековый насос G135-1 может использоваться для перекачки нейтральных или коррозионных жидкостей, чистых или абразивных жидкостей, жидкостей, содержащих газ или склонных к образованию пузырьков, жидкостей с высокой или низкой вязкостью, включая жидкости, содержащие волокна и твердые частицы. В настоящее время одношнековые насосы, производимые во всех странах мира, представляют собой пары, состоящие из ротора и статора. Подавляющее большинство продуктов по-прежнему использует одношнековый ротор и статор с двойной внутренней спиралью. За последние 10 лет некоторые производители разработали двухшнековые роторы и статоры с тройной внутренней спиралью, и одношнековые насосы на базе этих конструкций уже находятся в эксплуатации. Некоторые производители уже перешли к серийному производству и продажам, а в Китае также есть несколько заводов-производителей, которые в настоящее время все еще находятся на стадии развития.
Принцип работы одношнекового насоса модели G135-1:
Шнековый насос представляет собой ротационный насос объемного действия. При возникновении препятствия на выходе давление постепенно повышается, вплоть до превышения заданного значения. В этот момент нагрузка на двигатель резко возрастает. Нагрузка на соответствующие детали привода также превышает расчетные значения, что в серьезных случаях может привести к перегоранию двигателя и поломке деталей привода. Чтобы избежать повреждения винтового насоса, на выходе насоса обычно устанавливают перепускной клапан, который стабилизирует давление на выходе и обеспечивает нормальную работу насоса. Винтовой насос в основном состоит из втулки (корпуса насоса), закрепленной в корпусе, а также из ведущего винта, установленного в корпусе, и двух ведомых винтов, входящих с ним в зацепление. Три взаимозацепляющихся винта образуют в корпусе насоса по одному уплотнительному пространству на каждый шаг, обеспечивая герметичность между впускным и выпускным отверстиями.

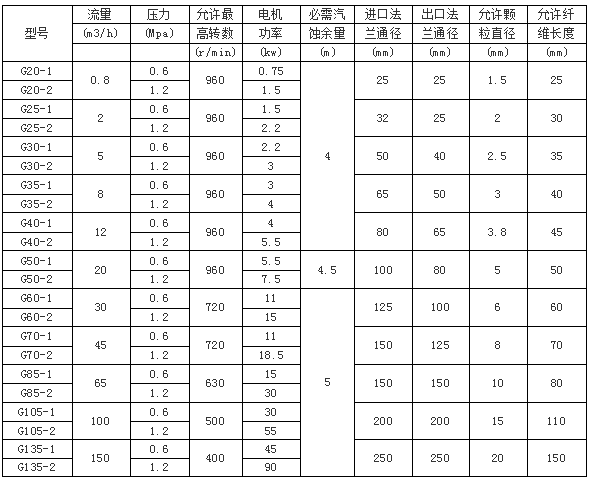

Таблица технических характеристик:
