Жидкости с высокой вязкостью и плохой текучестью; в пищевой промышленности они могут использоваться для перекачки таких продуктов, как соевое молоко, дрожжи, сахарный сироп, шоколад, соевый соус и т. д., являясь идеальными насосами для перекачки высоковязких жидкостей.
Жидкости с высокой вязкостью и плохой текучестью; в пищевой промышленности они могут использоваться для перекачки таких продуктов, как соевое молоко, дрожжи, сахарный сироп, шоколад, соевый соус и т. д., являясь идеальными насосами для перекачки высоковязких жидкостей.

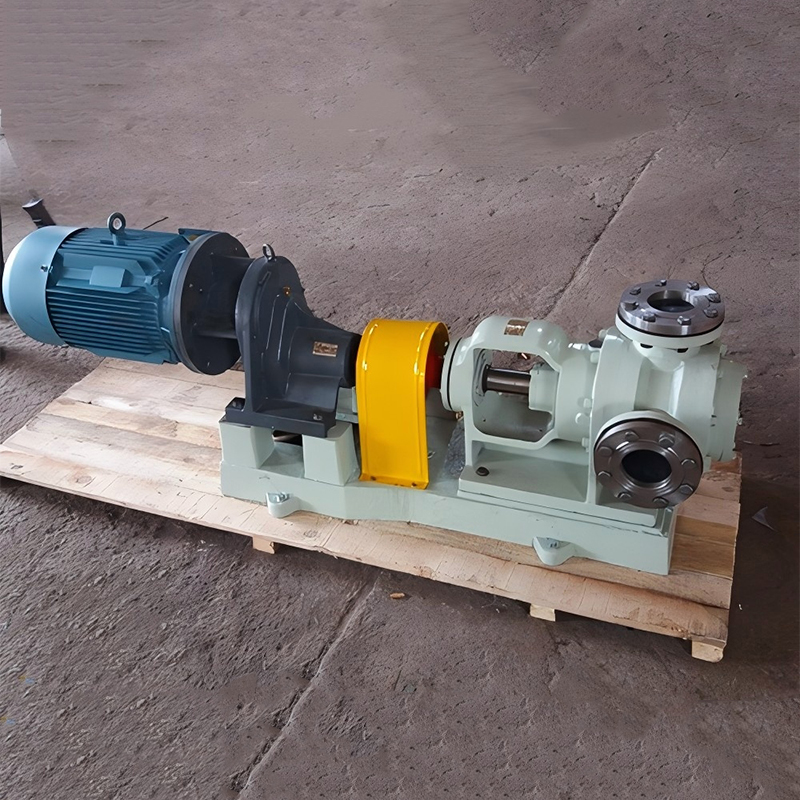

Давление роторного насоса NYP-50 для высоковязких жидкостей:
Помимо таких характеристик, как самовсасывающая способность и независимость расхода от давления нагнетания, высоковязкие шестеренчатые насосы не имеют впускных и выпускных клапанов на корпусе, отличаются простой конструкцией, равномерным расходом и стабильной работой, но имеют низкую производительность, высокий уровень шума и вибрации, а также подвержены износу. Они используются для перекачки различных масел, не содержащих твердых частиц, не вызывающих коррозию и обладающих смазывающими свойствами, при температуре, как правило, не превышающей 70 °C, например, смазочных масел, пищевых растительных масел и т. д.
Диапазон расхода высоковязких шестеренчатых насосов обычно составляет 0,045–30 м³/ч, диапазон давления — 0,7–20 МПа, рабочая скорость — 1200–4000 об/мин. Высоковязкие шестеренчатые насосы состоят из пары взаимозацепляющихся внутренних шестерен, полулунного элемента между ними, корпуса насоса и т. д.
Роль полулунного элемента в зубчатом насосе для жидкостей с высокой вязкостью заключается в отделении всасывающей камеры от нагнетательной. Когда ведущая шестерня вращается, в местах разъединения зубьев образуется локальный вакуум, жидкость всасывается в насос и заполняет пространство между зубьями всасывающей камеры, а затем по внутренней и внешней сторонам полулунного элемента по двум каналам поступает в нагнетательную камеру. В местах зацепления зубьев жидкость, находящаяся между ними, выдавливается и поступает в нагнетательный трубопровод.
Способы привода роторного насоса NYP-50 для высоковязких жидкостей:
Насосы для высоковязких жидкостей, как правило, оснащаются двумя типами привода: ременным и редукторным. По сравнению с редукторным приводом, ременный привод позволяет в определенной степени снизить стоимость приобретения оборудования, однако при перекачке высоковязких сред часто возникают проскакивания, что приводит к нестабильности расхода. Длительная работа с боковым усилием приводит к деформации и повреждению внутренних подшипников и втулок, а также к утечкам уплотнений. Одновременно это ускоряет износ между ротором и корпусом насоса, что приводит к снижению расхода и давления, напрямую влияя на срок службы насоса для высоковязких жидкостей, задерживая производственные процессы и нанося пользователям непоправимый экономический ущерб. Насосы для высоковязких жидкостей с приводом от редуктора характеризуются низкой частотой вращения, высоким крутящим моментом и быстрым запуском, что обеспечивает стабильность расхода и давления, высокую производительность и длительный срок службы. Насосы для высоковязких жидкостей с приводом от редукторного двигателя отличаются стабильностью и удобством в эксплуатации, а также простотой обслуживания.
Технические характеристики:
| Модель | Вязкость | Частота вращения
об/мин |
трафик | давление | Диаметр
мм |
Запас по кавитации, м | Мощность | С редуктором или двигателем: с двумя редукторами (S) или с одним редуктором (D) |
| (расход на 100 оборотов) | cst | r/min | m3/h | Mpa | mm | KW | ||
| NYP-0.78 | 2000/600 | 910/1390 | 0.4/0.6 | 1 | 15" | 5 | 0.75 | Y90S-6/ Y802-4 |
| (резьба)
|
||||||||
| NYP-2.3 | 2000/600 | 910/1390 | 1/2 | 1 | 25" | 5 | 1.1/1.5 | Y90L-6/ Y90L-4 |
| NYP-3.6 | 600/20000 | 940/640 | 2/1.5 | 1 | 40" | 5 | 1.5 | Y100L-6/Y90L-4 |
| NYP-7.0 | 2000/60000 | 960/500-640 | 4/2.3 | 1 | 40" | 5 | 2.2/3 | Y112M-6/ SCJ-100 |
| NYP-24 | 2000/60000 | 357-475/300 | 5-6.5/4 | 1 | 50" | 5 | 5.5 | SCJ-240/ DCJ-100 |
| NYP-50 | 2000/60000 | 357-475/300 | 10-14/9 | 1 | 50" | 5 | 7.5/5.5 | SCJ-240/ DCJ-100 |
| NYP-80 | 2000/60000 | 315-417/228 | 15-20/10 | 1 | 80" | 5 | 11/15 | SCJ-290/ DCJ-112 |
| (фланец)
|
||||||||
| NYP-110 | 2000/60000 | 315-417/228 | 20-28/15 | 1 | 80" | 5 | 18.5/15 | SCJ-240/ DCJ-112 |
| NYP-160 | 2000/60000 | 320-420/320 | 30-40/30 | 1 | 100" | 5 | 18.5 | SCJ-320/ DCJ-320 |
| NYP-220 | 2000/60000 | 220-285/160 | 30-40/20 | 1 | 100" | 5 | 37/18.5 | SCJ-340/ DCJ-340 |
| NYP-320 | 2000/6000 | 220-285/160 | 40-50/30 | 1 | 100" | 5 | 37/22 | SCJ-340/ DCJ-340 |
| NYP-650 | 2000/60000 | 160-240/120 | 60-90/45 | 1 | 125" | 5 | 55/37 | SCJ-360/ DCJ-360 |
| NYP-730 | 2000/60000 | 160-240/120 | 70-100/50 | 1 | 150" | 5 | 55/37 | SCJ-360/ DCJ-360 |
| NYP-1670 | 20000 | 160 | 160 | 1 | 200" | 5 | 100 | Y315L1-4 |
| NYP-1670 | 60000 | 200 | 200 | 1 | 200" | 5 | 132 | Y315L2-4 |
