Роторные насосы для высоковязких сред представляют собой идеальный выбор для перекачки жидкостей с высокой вязкостью и находят широкое применение в различных отраслях. В настоящее время, хотя отечественные производители и выпускают множество шестеренных насосов, пригодных для работы с высоковязкими жидкостями, из-за недостатков в методиках испытаний всё еще сохраняются проблемы, касающиеся выбора материалов, а также предотвращения утечек и снижения уровня шума. В частности, шестеренные насосы для высоковязких сред отечественного производства всё еще значительно уступают своим зарубежным аналогам по таким параметрам, как производительность, надежность и срок службы. Как следствие, большинство шестеренных насосов для высоковязких сред, используемых в нефтяной, химической и смежных отраслях промышленности нашей страны, по-прежнему зависят от импортных поставок. При выборе роторного насоса для любых задач, связанных с перекачкой высоковязких сред, крайне важно рационально спроектировать всю схему трубопровода. Исходя из фактической вязкости перекачиваемой среды, необходимо точно рассчитать общее гидравлическое сопротивление трубопровода и определить оптимальный диаметр труб, вместо того чтобы осуществлять выбор насосного оборудования «вслепую» или произвольным образом.

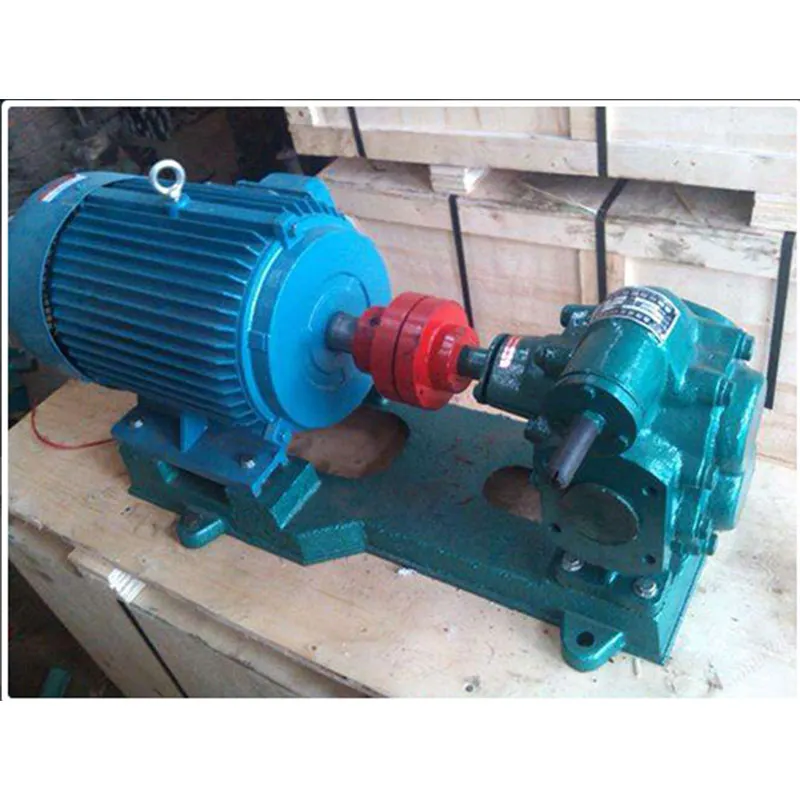

Каковы ключевые особенности развития шестеренных насосов для высоковязких сред?
(1) Конструкция зубчатых колес: Зубчатые колеса в шестеренных насосах для высоковязких сред, как правило, имеют прямые, косозубые, шевронные или спиральные зубья. Основными типами профиля зуба, используемыми в таких насосах, являются эвольвентный профиль и профиль по дуге окружности. Как правило, в малогабаритных шестеренных насосах преимущественно используются прямозубые колеса с эвольвентным профилем; в высокотемпературных насосах часто применяются зубчатые колеса со смещенным профилем; а в насосах для перекачки расплавов (используемых для транспортировки высоковязких полимерных расплавов под высоким давлением) чаще всего применяются косозубые колеса с эвольвентным профилем.
(2) Интегрированная конструкция «зубчатое колесо — вал»: Если зубчатое колесо и вал изготавливаются как единый, неразъемный узел, получаемая в результате жесткость и надежность конструкции превосходят показатели шестеренных насосов, в которых зубчатое колесо и вал изготовлены раздельно. В шестеренных насосах низкого давления часто применяется конфигурация зубчатого колеса типа «квадрат» — это означает, что ширина венца (ширина зуба) колеса равна его наружному диаметру (диаметру окружности вершин зубьев). Напротив, в шестеренных насосах для высоковязких сред, рассчитанных на работу под высоким давлением, ширина венца зубчатого колеса делается меньше его наружного диаметра; такая конструкция позволяет уменьшить площадь радиального нагружения зубчатого колеса, тем самым снижая нагрузку как на сами зубчатые колеса, так и на подшипники. (3) Корпус насоса и методы нагрева: Как правило, чем массивнее корпус шестеренного насоса, тем выше его устойчивость к воздействию высоких температур и давлений. Материалом для корпуса насоса часто служит высокопрочный чугун; однако он также может быть изготовлен методом литья в постоянные формы (кокиль) из алюминиевых сплавов или путем механической обработки экструдированных профилей из алюминиевых сплавов. (4) В тех случаях, когда перекачиваемая среда обладает коррозионной активностью, могут применяться более дорогостоящие материалы, такие как нержавеющая сталь. В шестеренных насосах, предназначенных для работы с высоковязкими средами, для изготовления корпуса обычно используются легированные стали с высоким содержанием никеля и хрома; этот материал обеспечивает оптимальное сочетание прочности, коррозионной стойкости и экономической эффективности.
(5) Для устранения эффекта «запирания жидкости» (гидравлического удара) внутри шестеренного насоса в крышке насоса, как правило, выполняются симметричные разгрузочные канавки, либо же асимметричные канавки, смещенные в сторону зоны низкого давления. В частности, на стороне всасывания используется коническая разгрузочная канавка, а на стороне нагнетания — прямоугольная; кроме того, эти канавки обычно имеют большую глубину по сравнению с аналогичными элементами в шестеренных насосах, применяемых в гидравлических системах общего назначения.
(6) Поскольку среда, перекачиваемая насосами для высоковязких жидкостей, обладает высокой вязкостью, для снижения сопротивления потоку и повышения всасывающей способности насоса часто применяются меры по нагреву или теплоизоляции перекачиваемой среды.
(7) Для обеспечения равномерного нагрева вязкой жидкости обычно используются электрические нагревательные элементы. Однако, если допустимые колебания температуры минимальны, а перекачиваемая высоковязкая жидкость склонна к термической деградации, рекомендуется использовать метод нагрева с помощью теплоносителя — особенно для шестеренных насосов с большим рабочим объемом.
(8) Системы нагрева с использованием теплоносителя подразделяются на конструкции с внутренней и внешней рубашкой. При использовании «внутреннего» типа нагревательная рубашка конструктивно выполняется непосредственно внутри корпуса или торцевой крышки шестеренного насоса, тогда как при использовании «внешнего» типа нагревательная рубашка крепится болтами к наружной поверхности корпуса насоса.
(9) Конкретный тип среды, циркулирующей через нагревательную рубашку — будь то пар, термомасло или охлаждающая вода, — определяется специфическими характеристиками жидкости, перекачиваемой насосом. Конструкция с внутренней рубашкой оптимально подходит для задач, требующих высокой степени температурной однородности перекачиваемой жидкости, а также для ситуаций, требующих равномерного охлаждения высокотемпературных жидкостей.
(10) В тех случаях, когда использование электрического нагрева признается нецелесообразным или когда точный контроль температуры не является критически важным требованием, может быть применена конструкция с внешней рубашкой. В производимых нами шестеренных насосах с внутренним зацеплением рубашка, охватывающая головку насоса, обеспечивает точный контроль температуры перекачиваемой жидкости; опция внешней рубашки доступна для эксплуатации как в высокотемпературных, так и в низкотемпературных средах.
Под *номинальным давлением* роторного насоса для высоковязких сред понимается максимально допустимое давление, при котором насос может работать непрерывно, тогда как *фактическое рабочее давление* определяется внешней нагрузкой на систему. Срок службы насоса находится в прямой зависимости от его рабочего давления. Для роторных насосов, используемых нечасто, рабочее давление теоретически может быть установлено на уровне номинального давления насоса; однако, учитывая возможные колебания качества перекачиваемого продукта, рекомендуется снижать рабочее давление на 20–30% относительно номинального значения. Для роторных насосов, которые часто эксплуатируются в условиях высокого давления, рабочее давление следует устанавливать на одну-две ступени ниже номинального давления насоса. Нефтехимическое оборудование зачастую работает непрерывно в круглосуточном режиме; в таких случаях рабочее давление насоса должно быть установлено значительно ниже номинального, а рабочая частота вращения также должна поддерживаться ниже номинального значения. Если рабочее давление роторного насоса для высоковязких сред установлено на слишком высоком уровне, насос будет вынужден работать в режиме перегрузки.
