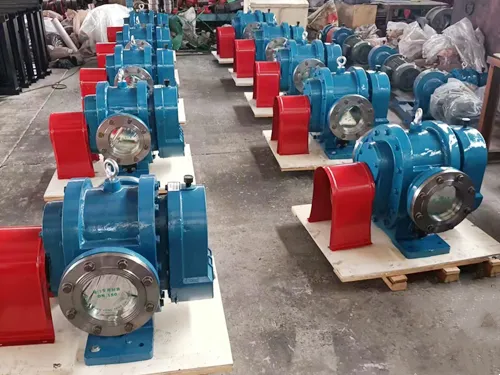

Устройство роторного насоса NYP для высоковязких сред:
В роторном насосе для высоковязких сред внутренний ротор выступает в качестве ведущего элемента, а внешний ротор — в качестве ведомого. Поскольку внутренний и внешний роторы отличаются друг от друга ровно на один зуб, в процессе вращения между ними возникает вторичное зацепление, формирующее несколько независимых замкнутых полостей для перекачиваемой жидкости. По мере того как внутренний и внешний роторы вращаются, находясь в зацеплении, объем каждой такой полости динамически изменяется: когда объем полости увеличивается от минимального значения до максимального, внутри нее создается локальное разрежение (вакуум). Под действием атмосферного давления жидкость поступает по трубопроводу через кольцевой канал, расположенный на крышке насоса, и заполняет рабочую полость, инициируя процесс всасывания; фаза всасывания завершается в тот момент, когда объем полости достигает своего максимального значения. И наоборот: когда объем полости уменьшается от максимального значения до минимального, содержащаяся в ней жидкость вытесняется наружу через отдельный кольцевой канал, что составляет процесс нагнетания насоса. В процессе работы, когда внутренний и внешний роторы вращаются в одном направлении — хотя и с разной скоростью — вокруг двух взаимно параллельных осей, между ними неизбежно возникает относительное движение. Это относительное движение создает между внутренним и внешним роторами постоянно изменяющийся пространственный объем; посредством соединения этих изменяющихся объемов с всасывающим и нагнетающим патрубками насос эффективно реализует задачу по забору и вытеснению перекачиваемой жидкости.
Особенности роторного насоса для высоковязких сред NYP:
1. **Компактные размеры, высокая производительность и высокое давление нагнетания:** Подходит для задач количественного транспортирования на большие расстояния и при высоком сопротивлении трубопровода.
2. **Совместимость с системами CIP и паровой стерилизацией:** Подходит для безразборной мойки (CIP — Clean-in-Place) и стерилизации паром непосредственно на месте установки; соответствует требованиям FDA и стандартам фармацевтического производства (GMP).
3. **Частотное регулирование:** При оснащении преобразователем частоты (VFD) производительность насоса можно плавно регулировать по мере необходимости, что позволяет эффективно использовать его в качестве универсального дозирующего насоса.
4. **Возможность транспортировки многофазных сред:** Способен перекачивать трехфазные смеси, содержащие газы, жидкости и твердые частицы. Насос работает со средами вязкостью до 1 000 000 сП (cP), а также со шламами с содержанием твердой фазы до 55%.
5. **Разделение роторов и шестерен:** Роторы насоса механически отделены от приводных шестерен. Кроме того, между компонентами внутри рабочей камеры насоса сохраняется зазор, исключающий их взаимный контакт; это обеспечивает полное отсутствие износа, низкий уровень шума, высокую надежность, длительный срок службы и значительную экономию электроэнергии.
6. **Гигиеническая конструкция:** Все компоненты роторного насоса, контактирующие с перекачиваемой средой, изготовлены из нержавеющей стали, соответствующей санитарным нормам; уплотнительные элементы выполнены из резины. Это гарантирует превосходную коррозионную стойкость и герметичность соединений, обеспечивая тем самым гигиеничность эксплуатации.
7. **Внешнее механическое уплотнение:** Оснащен механическим уплотнением с внешней установкой, состоящим из стационарного и вращающегося колец; допускает прямую промывку водой, выдерживает высокое давление, устойчиво к износу и обеспечивает полную герметичность работы без протечек.
8. **Оптимизированная геометрия роторов:** Обтекаемая форма роторов — в сочетании с отсутствием «застойных зон» и неметаллических элементов внутри рабочей камеры — предотвращает загрязнение перекачиваемой среды.
9. **Идеальное решение для вспенивающихся и вязких сред:** Особенно хорошо подходит для перекачивания сред, склонных к вспениванию в процессе транспортировки, а также высоковязких жидкостей и любых сред, содержащих твердые частицы. Перекачиваемые насосом материалы сохраняют свое исходное качество, не подвергаясь каким-либо физическим или химическим изменениям.
10. **Компактная конструкция и простота обслуживания:** Отличается компактным исполнением, что значительно упрощает техническое обслуживание. Практически не содержит изнашиваемых деталей, требующих замены, что обеспечивает низкие эксплуатационные расходы.
Применение и назначение роторного насоса NYP для высоковязких сред:
Втулки вала, используемые в данном роторном насосе из нержавеющей стали, могут быть изготовлены из различных материалов, включая графит, карбид кремния, сплавы, керамику и оксид циркония. Роторный насос NYP для высоковязких сред предназначен для перекачивания жидкостей с высокой вязкостью; он отличается плавностью хода, низкой частотой вращения и увеличенным сроком службы. Роторные насосы для высоковязких сред, оснащенные графитовыми втулками, характеризуются высокой долговечностью и исключительной производительностью. Кроме того, графитовые втулки обладают превосходными самосмазывающими свойствами и высокой механической прочностью; они широко и эффективно применяются в роторных насосах для перекачивания высоковязких, высокотемпературных и обладающих смазывающими свойствами сред. В качестве альтернативы роторные насосы для высоковязких сред, оснащенные втулками из карбида кремния, демонстрируют повышенную устойчивость к химической коррозии. За исключением плавиковой кислоты, они выдерживают воздействие практически всех неорганических кислот и щелочных растворов, а также устойчивы к эрозионному воздействию расплавленных цветных металлов, таких как алюминий, свинец, медь и цинк. Они отличаются высокой износостойкостью, термостойкостью и минимальной ползучестью материала. Кроме того, они характеризуются низким коэффициентом теплового расширения, высокой теплопроводностью и отличной устойчивостью к тепловому удару. Благодаря низкому коэффициенту трения они обладают выдающимися самосмазывающими свойствами. Эти втулки преимущественно используются в роторных насосах для высоковязких сред, эксплуатируемых в условиях высоких температур, воздействия агрессивных веществ или при наличии в перекачиваемой среде механических примесей.
Для роторных насосов, работающих с реверсивным вращением, на входном и выходном трубопроводах необходимо устанавливать запорные клапаны. Перед началом эксплуатации корпус насоса следует заполнить перекачиваемой жидкостью для облегчения запуска. Если температура окружающей среды опускается ниже нуля, перед запуском роторного насоса в его корпус следует предварительно подать горячий пар для прогрева. Направление вращения роторного насоса должно строго соответствовать обозначенным входному и выходному патрубкам. Кроме того, опорное основание (лапы) или фланец роторного насоса для высоковязких сред и его приводной двигатель должны быть установлены на общем фундаменте; этот фундамент, совместно с фланцем или опорным основанием, должен обладать достаточной жесткостью для минимизации вибрации и шума, возникающих в процессе работы насоса. Электродвигатель и роторный насос для высоковязких сред должны быть соединены посредством гибкой муфты, обеспечивающей допуск на соосность выравнивания не более 0,1 мм. Угловое смещение не должно превышать 1 градус; при установке муфты запрещается наносить по ней удары молотком во избежание повреждения шестерен или иных компонентов роторного насоса. Если привод насоса осуществляется с помощью шкивов, звездочек или аналогичных механизмов, необходимо установить опорный кронштейн для предотвращения воздействия чрезмерных радиальных нагрузок на вал приводной шестерни. Наконец, на выходном трубопроводе роторного насоса следует предусмотреть установку защитных устройств — таких как предохранительные клапаны; это гарантирует, что в случае блокировки выходного канала насоса клапан откроется, сбрасывая избыточное давление.
