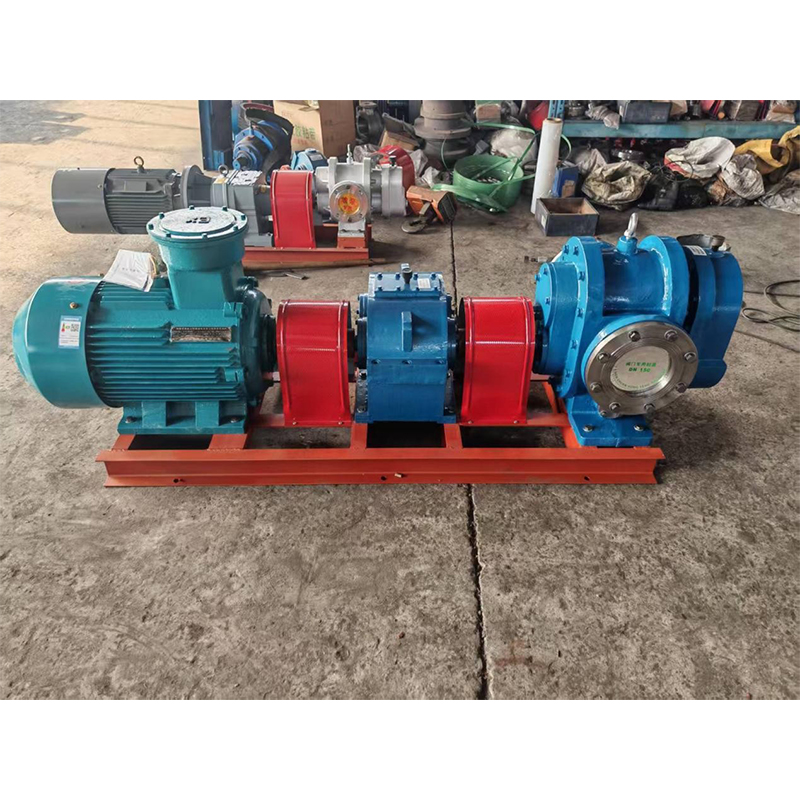

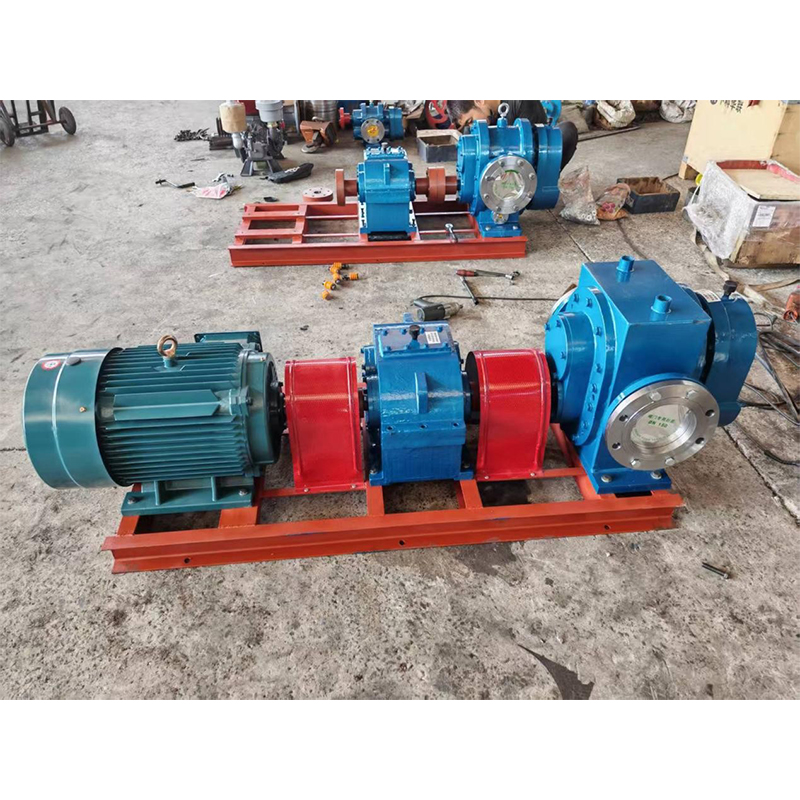

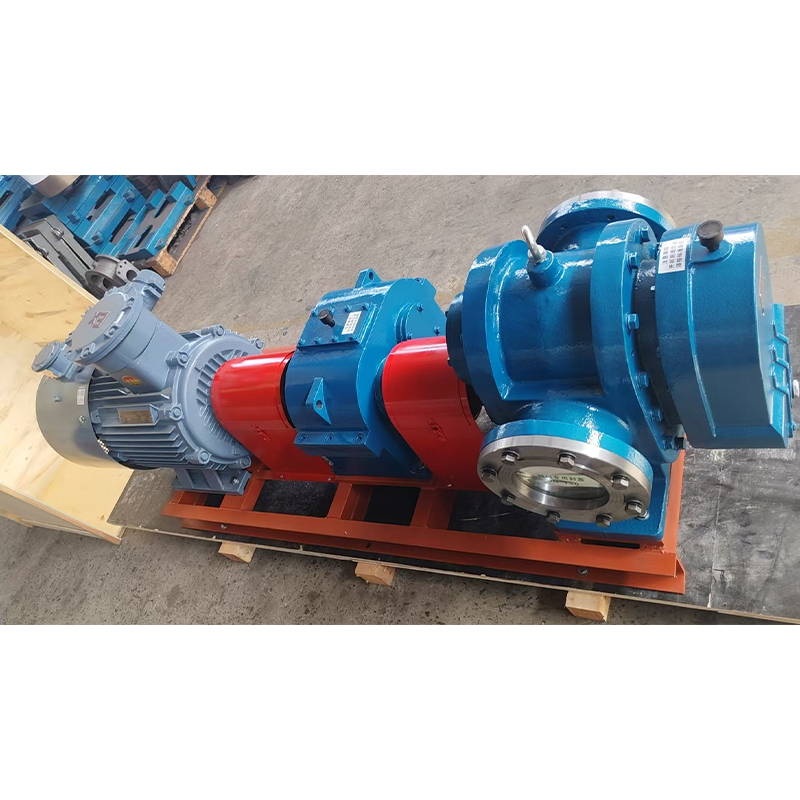

Описание и материалы масляного насоса Ротца объемом 100 м³:
Масляный насос Ротца — это модификация стандартного масляного насоса Ротца, разработанная специально для перекачки битума и конденсата. На корпусе насоса установлен дополнительный теплоизоляционный слой, а рабочая камера нагревается с помощью циркуляции пара или теплоносителя, что обеспечивает удобство и оптимальные условия для как непрерывной, так и периодической работы насоса.
Материалы, из которых изготовлен полностью изолированный масляный насос Ротца: чугун, литая сталь, нержавеющая сталь 304, нержавеющая сталь 316 (для частей, контактирующих с жидкостью).
Принцип работы масляного насоса Ротца объемом 100 куб. см:
Масляный насос Ротца представляет собой пару шестерен, зацепленных друг с другом внутри корпуса насоса. Благодаря очень небольшому зазору между вершинами зубьев и внутренним отверстием корпуса, а также между концами зубьев и боковыми стенками, всасывающая и нагнетательная камеры разделены, образуя камеры высокого и низкого давления. При вращении шестерен масло из масляного бака под действием давления внешней среды поступает в всасывающую камеру, а другая сторона шестерен постепенно входит в зацепление, выдавливая масло из-между зубьев и транспортируя его в трубопровод. Шестерни непрерывно вращаются, обеспечивая непрерывное всасывание и нагнетание масла. Роторный масляный насос относится к объемным кулачковым насосам, привод передается на шестерни через вал. Пара синхронных шестерен приводит ротор насоса в движение с фазовым сдвигом, разделяя рабочую камеру насоса на зону всасывания (зону низкого давления) и зону нагнетания (зону высокого давления). По мере вращения ротора насоса рабочая среда непрерывно всасывается из зоны низкого давления и выталкивается в зону высокого давления, что обеспечивает транспортировку рабочей среды.
Особенности масляного насоса Ротца объемом 100 куб. м:
Масляный насос Ротца предназначен для перекачки смазочных масел или других жидкостей, схожих по своим свойствам со смазочными маслами, не содержащих твердых частиц и волокон, с температурой не выше 150 °C и вязкостью 5–1500 сСт. Масляный насос Ротца может использоваться для перекачки высоковязких жидкостей.
Выбор диаметра трубопроводов. Диаметр входного и выходного трубопроводов должен соответствовать диаметру масляного насоса. Слишком малый диаметр трубопровода приводит к неполному заполнению рабочей камеры рабочей средой, что снижает эффективность. Слишком малый диаметр выходного трубопровода увеличивает сопротивление, что приводит к повышению давления в системе и возникновению вибрации.
Проектирование трубопроводов
При проектировании трубопроводов следует по возможности уменьшить количество отводов, а угол наклона отводов не должен быть слишком мал. Большое количество изгибов и малый угол наклона могут привести к вибрации и увеличению сопротивления. Длина прямых участков трубопроводов на входе и выходе масляного насоса должна составлять 5D–12D (где D — диаметр входного и выходного отверстий). Трубопроводы не должны быть слишком длинными, чтобы не ухудшить самовсасывающий эффект.
Производитель 100-кубовых масляных насосов Ротца
Производимые нашей компанией масляные насосы Ротца относятся к категории объемных насосов. Эти насосы отличаются низким энергопотреблением, высокой самовсасывающей способностью и длительным сроком службы. Насосы оснащены двумя типами привода: клиноременным и редукторным. Благодаря рациональной конструкции и удобству в эксплуатации они широко применяются в нефтедобывающей, нефтеперерабатывающей, химической, пищевой и других отраслях. Она может перекачивать сырую нефть, мазут, остаточную нефть, битум, смазочные масла, бензин, дизельное топливо, краски, стеклоклеи, зубную пасту, жиры, соевое молоко, сахарный сироп и другие жидкости, и особенно подходит для использования в портах, на вокзалах, заводах, при погрузке и разгрузке автомобилей и судов. Насос может работать как в прямом, так и в обратном направлении без изменения рабочих параметров.
| Модель | Расход
м³/ч |
Рабочее давление
мПа |
Вход/выход
Диаметр мм |
Допустимая высота всасывания
м |
Тип привода | Номинальная мощность | Мощность
кВт |
КПД насоса
% |
Выбрать число
об/мин |
Среда
Температура ≤ °C |
Вес
кг |
Область применения | |||||
| Модель редуктора | Обозначение клинового ремня | Модель электродвигателя | |||||||||||||||
| LCX-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | A1778 |
|
3.0 | 62 | 400 | 140 | 167 | Дизельное топливо,
моторное масло, глицерин, нефть, зубная паста, пищевое масло, густотекучее масло и т. д. |
||||
| LCX-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
|
5.5 | 62 | 400 | 140 | ||||||
|
4.0 | 62 | 140 | 219 | |||||||||||||
| LCX-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | B2350 |
|
7.5 | 65 | 400 | 140 | 269 | |||||
| LCX-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
|
15 | 70 | 445 | 140 | 1160 | ||||||
| LCX-80/0.6 | 80 | 0.6 | 200 | 6 | ZL200 |
|
30 | 70 | 209 | 140140 | |||||||
| LCX-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
|
37 | 73 | 254 | 140 | |||||||
| LCQT-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | B2350 |
|
3.0 | 62 | 400 | 140 | 167 |
бензин,
растворитель,
керосин и т. п.
|
||||
| LCQT-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
|
5.5 | 60 | 400 | 140 | 219 | |||||
|
4.0 | 62 | 140 | ||||||||||||||
| LCQT-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | A1778 |
|
7.5 | 65 | 400 | 140 | 269 | |||||
| LCQT-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
|
18.5 | 70 | 445 | 140 | 1160 | ||||||
| LCQT-80/0.6 | 80 | 0.6 | 200 | 6 | ZL23.1 |
|
30 | 70 | 209 | 140 | |||||||
| LCQT-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
|
37 | 73 | 254 | 140 | |||||||
| LCXW-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | A1778 |
|
3.0 | 62 | 400 | 140 | 167 |
битум, конденсат, густая нефть и т. п.
|
||||
| LCXW-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
|
5.5 | 62 | 400 | 140 | 219 | |||||
|
4.0 | 62 | 140 | ||||||||||||||
| LCXW-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | B2350 |
|
7.5 | 65 | 400 | 169 | ||||||
| LCXW-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
|
18.5 | 70 | 445 | 140 | 1160 | ||||||
| LCXW-80/0.60 | 80 | 0.6 | 200 | 6 | ZL23.1 |
|
30 | 70 | 209 | 140 | |||||||
| LCXW-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
|
37 | 73 | 254 | 140 | |||||||
