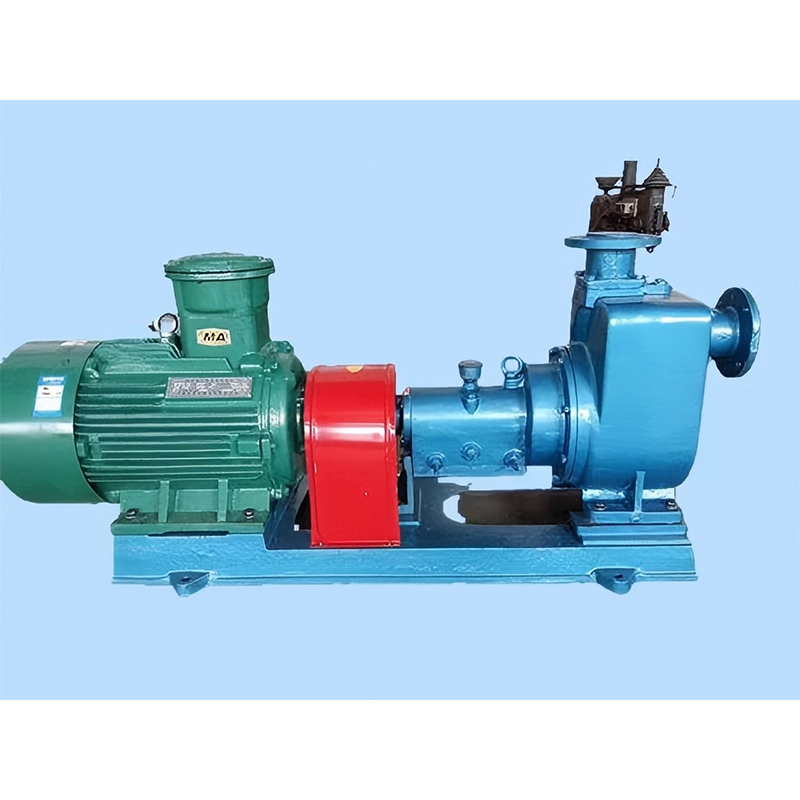

Самовсасывающий центробежный насос CYZ относится к классу самовсасывающих центробежных насосов. Он отличается простой конструкцией, удобством в эксплуатации, плавной работой, простотой обслуживания, длительным сроком службы и высокой самовсасывающей способностью.
Самовсасывающий центробежный насос CYZ относится к классу самовсасывающих центробежных насосов. Он отличается простой конструкцией, удобством в эксплуатации, плавной работой, простотой обслуживания, длительным сроком службы и высокой самовсасывающей способностью. В трубопроводе не требуется установка донного клапана, перед началом работы достаточно лишь наполнить корпус насоса определенным количеством масла. При использовании на нефтяных танкерах или судах для перекачки воды насос может выполнять функции трюмного насоса, обеспечивая хорошую эффективность очистки трюмов.
Конструктивные особенности
Самовсасывающий центробежный насос CYZ обладает хорошими конструктивными особенностями, которые играют важную роль и имеют большое значение при эксплуатации. Ниже представлены характеристики и конструктивные особенности данного насоса:
Он отличается простой конструкцией, удобством в эксплуатации, плавной работой и легкостью в обслуживании. Благодаря своей конструктивной особенности, обеспечивающей простоту эксплуатации, пользователь может эксплуатировать насос в соответствии с установленными методами и стандартами, без необходимости выполнения сложных операций. При эксплуатации в трубопроводе не требуется установка дна, а перед началом работы достаточно лишь наполнить корпус насоса определенным количеством масла. Это обеспечивает бесперебойную работу, нормальную эксплуатацию корпуса насоса и продлевает его срок службы. Данный центробежный масляный насос в основном используется на нефтяных танкерах или судах для перекачки воды, при этом он может выполнять функции насоса для промывки трюмов, обеспечивая хороший результат промывки.
Данный насос обладает такими преимуществами, как длительный срок службы и высокая самовсасывающая способность. При эксплуатации он позволяет в полной мере реализовать свои преимущества, повысить эффективность и качество работы, сэкономить время и ресурсы, а также отличается долговечностью и устойчивостью к повреждениям, играя важную роль и демонстрируя высокую самовсасывающую способность, что обеспечивает его значительную эффективность в эксплуатации.
Корпус и рабочее колесо самовсасывающего центробежного масляного насоса изготовлены из тщательно отобранных материалов, а уплотнение выполнено в виде механического уплотнения из твердого сплава, что упрощает трубопроводную систему и улучшает условия труда.
Правила запуска и эксплуатации самовсасывающих центробежных насосов CYZ
При запуске обратите внимание на правильность направления вращения вала насоса, а также на отсутствие нехарактерных звуков и вибрации;
Следите за показаниями манометра и вакуумметра. Если после запуска показания манометра и вакуумметра после некоторого колебания стабилизируются, это означает, что жидкость заполняет насос, и насос переходит в режим нормальной работы;
До перехода насоса в режим нормальной работы, то есть во время самовсасывания (или продувки), следует уделять особое внимание повышению температуры масла в насосе. Если этот процесс длится слишком долго и температура масла в насосе становится слишком высокой, остановите насос и проверьте причину;
Если из-за слишком высокой температуры жидкости в насосе затрудняется самовсасывание, можно временно остановить насос и использовать обратный поток жидкости из нагнетательного трубопровода обратно в насос или напрямую долить жидкость в насос через заливной патрубок на корпусе насоса, чтобы охладить жидкость внутри насоса, после чего можно запускать насос;
Отрегулируйте регулирующий клапан на выходе так, чтобы показания манометра находились в заданном диапазоне, избегая работы масляного насоса в нижней части этого диапазона, чтобы предотвратить перегрузку привода из-за слишком большой мощности вала, что может повлиять на нормальную работу насоса;
Если во время работы насоса возникают сильные вибрации и шум, это может быть вызвано кавитацией. Причины кавитации могут быть две: либо слишком высокая скорость потока в трубопроводе, либо слишком большой высота всасывания. При слишком высокой скорости потока следует отрегулировать регулирующий клапан на выходе, чтобы повысить показания манометра; при засорении трубопровода необходимо своевременно устранить засор; при слишком большой высоте всасывания можно немного снизить высоту установки насоса;
Если насос по какой-либо причине остановился во время работы и его необходимо запустить заново, выпускной регулирующий клапан следует слегка приоткрыть. Это способствует выходу газа из выпускного отверстия во время самовсасывания и позволяет запустить насос при меньшей нагрузке;
Следует проверять трубопроводную систему на наличие утечек и следить за показаниями мощности привода;
Каждые 15–20 часов работы или перед каждым использованием насоса следует проверять и своевременно доливать машинное масло № 10.
| Модель | трафик | Напор
M |
Частота вращения
об/мин |
Запас по кавитации насоса | Самозаполняющаяся способность | Мощность, кВт | Импорт и экспорт | Вес насоса | ||
| м³/ч | L/s | Мощность на валу | Номинальная мощность | |||||||
| 25cyz-27 | 3 | 0.8 | 27 | 2900 | 3.0 | 2 | 0.56 | 0.75 | 25×25 | 21 |
| 40cyz-20 | 6.3 | 1.8 | 20 | 2900 | 3.5 | 2 | 0.88 | 1.1 | 40×32 | 29 |
| 40cyz-40 (50cyz-12) |
10 | 2.8 | 40 | 2900 | 3.5 | 1.5 | 2.8 | 4 | 50×40 (50×50) |
35 36 |
| 50cyz-12 | 15 | 4.2 | 12 | 2900 | 3.5 | 2.5 | 1.1 | 1.5 | 50×50 | 36 |
| 50cyz-20 | 18 | 5 | 20 | 2900 | 3.5 | 2 | 1.8 | 2.2 | 50×50 | 41 |
| 50cyz-35 | 14 | 3.9 | 35 | 2900 | 3.5 | 1.5 | 2.7 | 4 | 50×50 | 43 |
| 50cyz-50 | 12.5 | 3.5 | 50 | 2900 | 3.5 | 1.5 | 4.3 | 5.5 | 50×50 | 48 |
| 50cyz-60 | 15 | 4.2 | 60 | 2900 | 3.5 | 1.5 | 6.3 | 7.5 | 50×50 | 74 |
| 50cyz-75 | 20 | 5.6 | 75 | 2900 | 3.5 | 1.5 | 9.9 | 11 | 50×50 | 82 |
| 80cyz-13 | 35 | 9.7 | 13 | 2900 | 4 | 3.5 | 1.9 | 3 | 80×80 | 51 |
| 80cyz-17 | 43 | 11.9 | 17 | 2900 | 4 | 2 | 3.1 | 4 | 80×80 | 52 |
| 80cyz-25 | 50 | 13.9 | 25 | 2900 | 4 | 1.5 | 5.2 | 7.5 | 80×80 | 54 |
| 80cyz-32 | 50 | 13.9 | 32 | 2900 | 4 | 1.5 | 6.8 | 7.5 | 80×80 | 66 |
| 80cyz-55 | 60 | 16.7 | 55 | 2900 | 4 | 1.5 | 15 | 18.5 | 80×80 | 136 |
| 80cyz-70 | 60 | 16.7 | 70 | 2900 | 4 | 1.2 | 20.1 | 22 | 80×80 | 161 |
| 100cyz-40 | 100 | 27.8 | 40 | 2900 | 4 | 2 | 16.3 | 22 | 100×100 | 184 |
| 100cyz-40A | 100 | 27.8 | 40 | 2900 | 4 | 1.5 | 18.5 | 22 | 100×100 | 310 |
| 100cyz-65 | 100 | 27.8 | 65 | 1470 | 4 | 2 | 27.7 | 30 | 100×100 | 205 |
| 100cyz-75 | 70 | 19.4 | 75 | 2900 | 4 | 2 | 24.2 | 30 | 100×100 | 208 |
| 150cyz-55 | 160 | 44.4 | 55 | 2900 | 5 | 2 | 38.1 | 45 | 150×150 | 370 |
| 150cyz-65 | 170 | 47.2 | 65 | 1470 | 5 | 1.3 | 51.0 | 55 | 150×150 | 504 |
| 150cyz-63 | 280 | 77.8 | 63 | 1450 | 5 | 1.5 | 75.1 | 90 | 200×200 | 620 |
