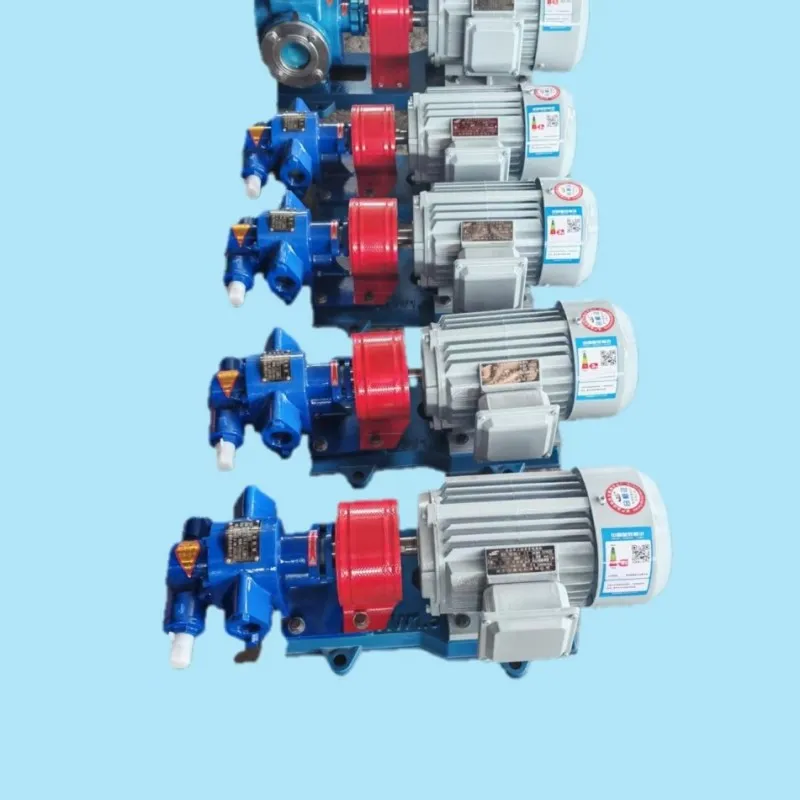

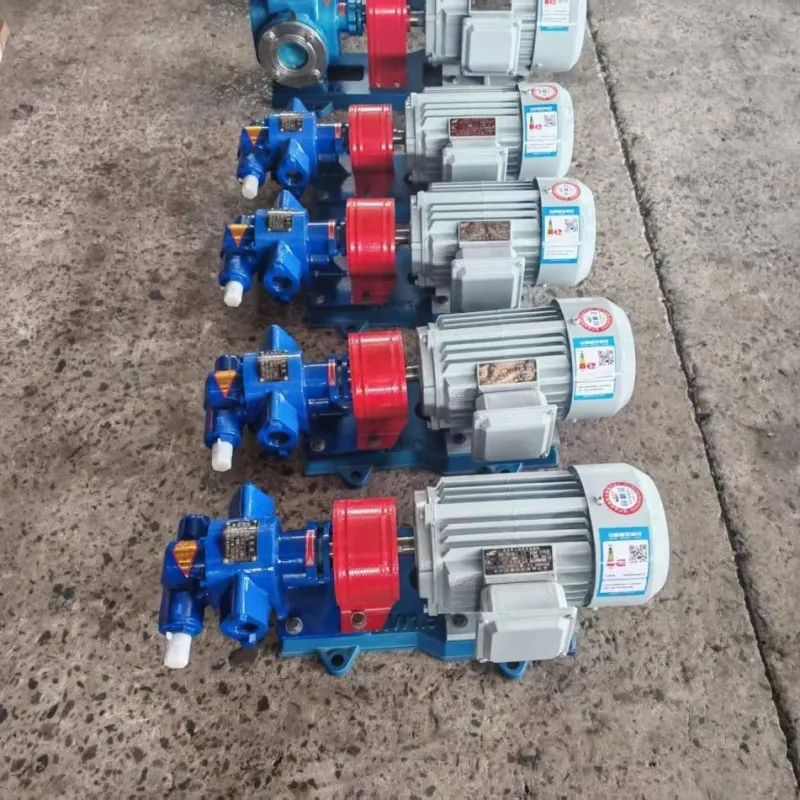

Зубчатый насос серии KCB, модель KCB-633, предназначен для перекачки смазочных масел или других жидкостей, аналогичных по своим свойствам, не содержащих твердых частиц и волокон, не коррозионных, с температурой не выше 120 °C и вязкостью от 5×10⁻⁶ до 1,5×10⁻³ м²/с (5–1500 сСт).
Область применения шестеренчатых насосов серии KCB
Шестеренчатые масляные насосы KCB могут использоваться в системах подачи масла в качестве насосов для транспортировки и повышения давления;
Шестеренчатые насосы KCB могут использоваться в топливных системах в качестве насосов для подачи, повышения давления и впрыска топлива;
В гидравлических системах они могут использоваться в качестве гидравлических насосов для обеспечения гидравлической мощности;
В промышленности шестеренчатые насосы KCB могут использоваться в качестве насосов для смазочного масла;
Конструктивные особенности шестеренчатых насосов серии KCB
Масляные шестеренчатые насосы серии KCB в основном состоят из шестерен, вала, корпуса насоса, защитного клапана и уплотнения на конце вала. Шестерни проходят термообработку, благодаря чему обладают высокой твердостью и прочностью, и работают вместе с валом, установленным в сменной втулке. Смазка всех деталей масляного шестеренчатого насоса KCB осуществляется автоматически за счет рабочей жидкости во время работы насоса.
Внутри насоса имеются канавки для слива и возврата масла, благодаря чему крутящий момент, действующий на шестерни во время работы, невелик, а значит, нагрузка на подшипники и износ минимальны.
Зубчатый насос KCB оснащен защитным клапаном для защиты от перегрузки. Давление полного обратного потока защитного клапана составляет 1,5-кратную номинальную подающую способность насоса. Давление защитного клапана зубчатого масляного насоса KCB также можно дополнительно регулировать в пределах допустимого диапазона подающего давления в соответствии с фактическими потребностями. Однако следует обратить внимание, что данный защитный клапан не предназначен для длительной работы в качестве редукционного клапана; при необходимости его можно установить отдельно на трубопроводе.
Если смотреть на насос со стороны выступающего конца главного вала, он вращается по часовой стрелке.
Предостережения по эксплуатации зубчатых насосов серии KCB:
Монтаж
1) Перед монтажом шестеренчатого насоса KCB необходимо проверить, не поврежден ли насос при транспортировке: например, не намокнул ли двигатель, не повреждены ли пылезащитные крышки на входе и выходе насоса, что может привести к попаданию загрязнений внутрь рабочей камеры насоса.
2) Перед подключением трубопроводов к шестеренчатому насосу необходимо тщательно очистить внутренние стенки труб чистой водой или паром. При монтаже следует избегать переноса веса трубопроводов на насос, чтобы не повлиять на точность работы и срок службы насоса.
3) Зубчатый масляный насос следует устанавливать как можно ближе к масляному картеру; все соединения трубопровода не должны иметь утечек воздуха или жидкости, иначе жидкость не будет засасываться.
4) Для предотвращения попадания в насос твердых частиц и других загрязнений на всасывающем отверстии следует установить металлическую сетку-фильтр.
Проверка перед началом работы
1) Убедитесь, что все крепежные элементы шестеренчатого насоса надежно затянуты.
2) Проверьте, свободно ли вращается ведущий вал насоса.
3) Убедитесь, что клапаны на входном и выходном трубопроводах открыты.
4) Убедитесь, что направление вращения шестеренчатого насоса соответствует требованиям (если смотреть от насоса к двигателю, направление вращения — против часовой стрелки).
5) Перед первым запуском шестеренчатого насоса KCB необходимо залить в него необходимое количество рабочей среды.
Техническое обслуживание во время работы
1) Следите за тем, чтобы показания манометра и вакуумметра зубчатого насоса не выходили за пределы, установленные в технических условиях для данного насоса.
2) При появлении нехарактерного шума или чрезмерном повышении температуры во время работы зубчатого насоса необходимо немедленно остановить насос и провести проверку.
3) Как правило, не допускается произвольная регулировка защитных клапанов; при необходимости регулировки следует использовать специальные приборы. Давление закрытия защитных клапанов должно составлять: для моделей KCB-18.3 и KCB-33.3 — 1,45 МПа; для моделей KCB-55, KCB-83.3, KCB-300 и KCB-483.3 — 0,45 МПа; для трех типов насосов KCB-200 — 0,45 МПа, 0,8 МПа и 1,4 МПа.
4) Следите за работой сальника. В случае утечки, в зависимости от ее степени, затяните прижимную крышку (не допускается чрезмерная затяжка, чтобы избежать сильного нагрева сальника и износа уплотнительных колец).
Остановка насоса
1) Отключите питание.
2) Закройте клапаны на входном и выходном трубопроводах.
Таблица технических характеристик шестеренчатых насосов серии KCB
| Модель | Расход Q | Число оборотов в минуту
(об/мин) |
Выходное давление, МПа | Запас по кавитации rm | Коэффициент полезного действия η% | электродвигатель
|
||
| м³/ч | л/мин | Мощность, кВт | Модель | |||||
| KCB-18.3 | 1.1 | 18.3 | 1400 | 1.45 | 5 | 44 | 1.5 | Y90L-4 |
| 2CY-1.1/1.45 | ||||||||
| KCB-33.3 | 2 | 33.3 | 1420 | 1.45 | 5 | 44 | 2.2 | Y100L1-4 |
| 2CY-2/1.45 | ||||||||
| kcb-55 | 3.3 | 55 | 1400 | 0.33 | 7 | 41 | 1.5 | Y90L-4 |
| 2CY-3.3/0.33 | ||||||||
| KCB-83.3 | 5 | 83.3 | 1420 | 0.33 | 7 | 43 | 2.2 | Y100L1-4 |
| 2CY-5/0.33 | ||||||||
| KCB-135 | 8 | 135 | 940 | 0.33 | 5 | 46 | 2.2 | Y112M-6 |
| 2CY-8/0.33 | ||||||||
| KCB-200 | 12 | 200 | 1440 | 0.33 | 5 | 46 | 4 | Y112M-4 |
| 2CY-12/0.33 | ||||||||
| KCB-300 | 18 | 300 | 960 | 0.36 | 5 | 42 | 5.5 | Y132M2-6 |
| 2CY-18/0.36 | ||||||||
| KCB-483.3 | 29 | 483.3 | 1440 | 0.36 | 5.5 | 42 | 11 | Y160M-4 |
| 2CY-29/0.36 | ||||||||
| KCB-633 | 38 | 633 | 970 | 0.28 | 6 | 43 | 11 | Y160L-6 |
| 2CY-38/0.28 | ||||||||
| KCB-960 | 58 | 960 | 1470 | 0.28 | 6.5 | 43 | 18.5 | Y180M-4 |
| 2CY-58/0.28 | ||||||||
| KCB-1200 | 72 | 1200 | 740 | 0.6 | 7 | 43 | 37 | Y280S-8 |
| KCB-1600 | 95 | 1600 | 980 | 45 | Y280S-6 | |||
| KCB-1800 | 112 | 1800 | 740 | 0.6 | 7.5 | 43 | 55 | Y315S-8 |
| KCB-2500 | 150 | 2500 | 985 | 75 | Y315S-6 | |||
| KCB-2850 | 170 | 2850 | 740 | 0.6 | 8 | 44 | 90 | Y315L1-8 |
| KCB-3800 | 230 | 3800 | 989 | 110 | Y315L1-6 | |||
| KCB-4100 | 245 | 4100 | 743 | 0.6 | 8 | 44 | 132 | Y355M1-8 |
| KCB-5400 | 325 | 5400 | 989 | 160 | Y355M1-6 | |||
| KCB-5600 | 330 | 5600 | 744 | 0.6 | 8 | 44 | 160 | Y355M2-8 |
| KCB-7600 | 460 | 7600 | 989 | 200 | Y355M3-6 | |||
| KCB-7000 | 420 | 7000 | 744 | 0.6 | 8 | 44 | 185 | Y355L1-8 |
| KCB-9600 | 570 | 9600 | 989 | 250 | Y355L2-6 | |||
