Описание стального масляного насоса Ротца:

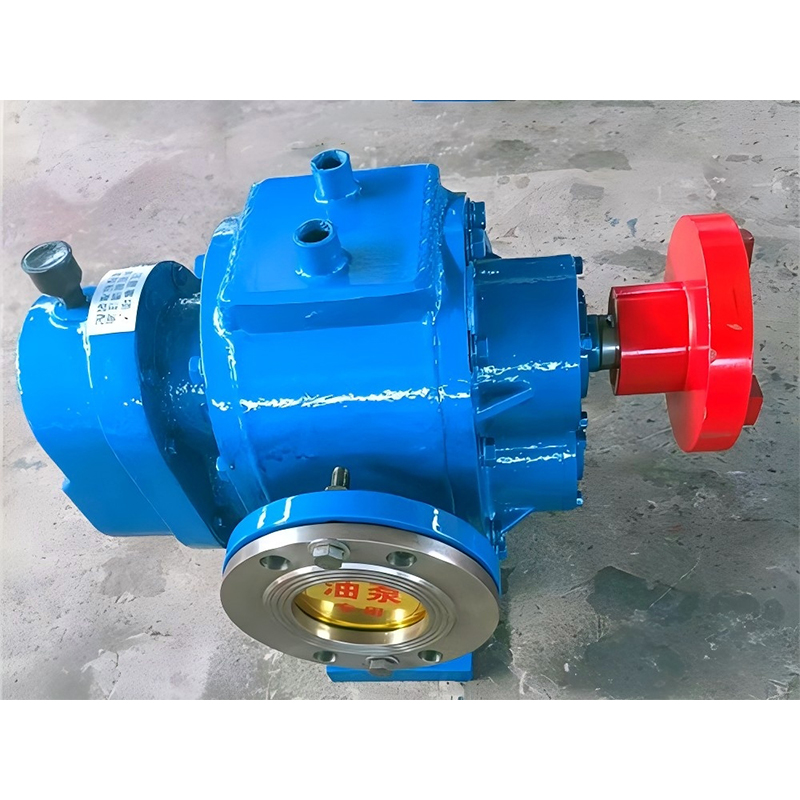

Стальной масляный насос Ротца LCXW-38 был разработан на основе чугунного масляного насоса Ротца для решения задач по перекачке битума и конденсата. На корпусе насоса добавлен слой теплоизоляции, а рабочая камера насоса обогревается с помощью циркуляции пара или теплоносителя, что обеспечивает удобство и оптимальные условия для непрерывной и периодической работы насоса.
Принцип работы стального масляного насоса типа Ротца LCXW-38:
Стальной масляный насос типа Ротца состоит из пары роторов, зацепленных друг с другом внутри корпуса. Благодаря очень небольшому зазору между вершинами зубьев и внутренним отверстием корпуса, а также между концами зубьев и боковыми стенками, создается разделительная перегородка между всасывающей и нагнетательной камерами, образуя камеры высокого и низкого давления. При вращении роторов масло из масляного бака под действием давления внешней среды поступает в всасывающую камеру, а другая сторона роторов постепенно входит в зацепление, выдавливая масло из-между зубьев и транспортируя его в трубопровод. Роторы непрерывно вращаются, и роторный насос осуществляет непрерывное всасывание и нагнетание масла. Стальной роторный масляный насос относится к объемным кулачковым насосам, привод передается от вала на шестерни. Пара синхронных шестерен приводит ротор насоса в движение с фазовым сдвигом, разделяя рабочую камеру насоса на зону всасывания (зону низкого давления) и зону нагнетания (зону высокого давления). По мере вращения ротора насоса рабочая среда непрерывно всасывается из зоны низкого давления и выталкивается в зону высокого давления, что обеспечивает транспортировку рабочей среды.
| Модель | Расход
м³/ч |
Рабочее давление
мПа |
Вход/выход
Диаметр мм |
Допустимая высота всасывания
м |
Тип привода | Номинальная мощность | Мощность
кВт |
КПД насоса
% |
Выбрать число
об/мин |
Среда
Температура ≤ °C |
Вес
кг |
Область применения | |||||
| Редуктор
Модель |
Клиновой ремень
Кодовое обозначение |
Модель электродвигателя | |||||||||||||||
| LCX-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | A1778 |
|
3.0 | 62 | 400 | 140 | 167 | Дизельное топливо,
моторное масло, глицерин, нефть, зубная паста, пищевое масло, густотекучее масло и т. д. |
||||
| LCX-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
|
5.5 | 62 | 400 | 140 | ||||||
|
4.0 | 62 | 140 | 219 | |||||||||||||
| LCX-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | B2350 |
|
7.5 | 65 | 400 | 140 | 269 | |||||
| LCX-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
|
15 | 70 | 445 | 140 | 1160 | ||||||
| LCX-80/0.6 | 80 | 0.6 | 200 | 6 | ZL200 |
|
30 | 70 | 209 | 140140 | |||||||
| LCX-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
|
37 | 73 | 254 | 140 | |||||||
| LCQT-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | B2350 |
|
3.0 | 62 | 400 | 140 | 167 |
бензин,
растворитель,
керосин и т. п.
|
||||
| LCQT-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
|
5.5 | 60 | 400 | 140 | 219 | |||||
|
4.0 | 62 | 140 | ||||||||||||||
| LCQT-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | A1778 |
|
7.5 | 65 | 400 | 140 | 269 | |||||
| LCQT-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
|
18.5 | 70 | 445 | 140 | 1160 | ||||||
| LCQT-80/0.6 | 80 | 0.6 | 200 | 6 | ZL23.1 |
|
30 | 70 | 209 | 140 | |||||||
| LCQT-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
|
37 | 73 | 254 | 140 | |||||||
| LCXW-10/0.6 | 10 | 0.6 | 40 | 6 | ZD14 | A1778 |
|
3.0 | 62 | 400 | 140 | 167 |
битум, конденсат, густая нефть и т. п.
|
||||
| LCXW-18/0.6 | 18 | 0.6 | 50 | 6 | ZD14 | A1778 |
|
5.5 | 62 | 400 | 140 | 219 | |||||
|
4.0 | 62 | 140 | ||||||||||||||
| LCXW-38/0.6 | 38 | 0.6 | 65 | 6 | ZD14 | B2350 |
|
7.5 | 65 | 400 | 169 | ||||||
| LCXW-50/0.6 | 50 | 0.6 | 100 | 6 | ZL200 |
|
18.5 | 70 | 445 | 140 | 1160 | ||||||
| LCXW-80/0.60 | 80 | 0.6 | 200 | 6 | ZL23.1 |
|
30 | 70 | 209 | 140 | |||||||
| LCXW-100/0.6 | 100 | 0.6 | 200 | 6 | ZL23.1 |
|
37 | 73 | 254 | 140 | |||||||
Электрический мембранный насос представляет собой новую конструкцию насоса. В последние годы прорывы в технологии производства мембранных материалов привели к его все более широкому применению в различных отраслях промышленности. Этот тип насоса постепенно заменяет центробежные и винтовые насосы в нефтехимической, керамической и металлургической промышленности. Конструкция продукта основана на прототипах американской компании ABEL. Этот насос подходит для применения в условиях низкого давления, в частности, когда давление нагнетания составляет ≤3 кгс/см².

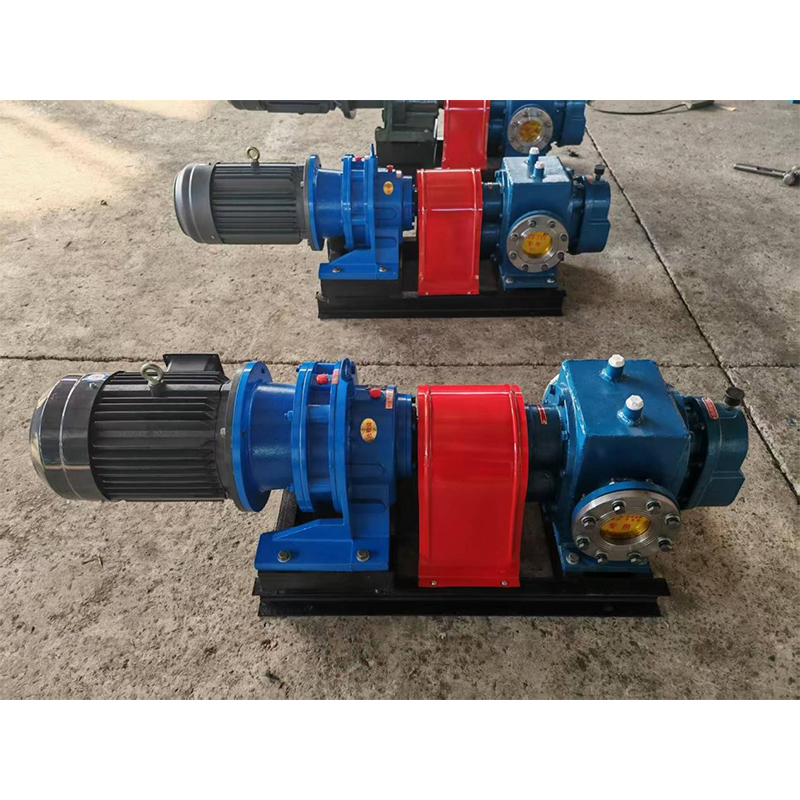

Масляный насос Рутса состоит из корпуса насоса, крышки, вала, зубчатого колеса, ротора, сальникового уплотнения, прижимной крышки и других компонентов. Насос доступен в трёх вариантах привода: клиноременная передача, зубчатый редуктор и частотно-регулируемый электродвигатель, может работать в реверсивном режиме.
